  当前位置:产品中心 >> 台湾成佑拉床及专用机 >> 球阀与球头专用机系列

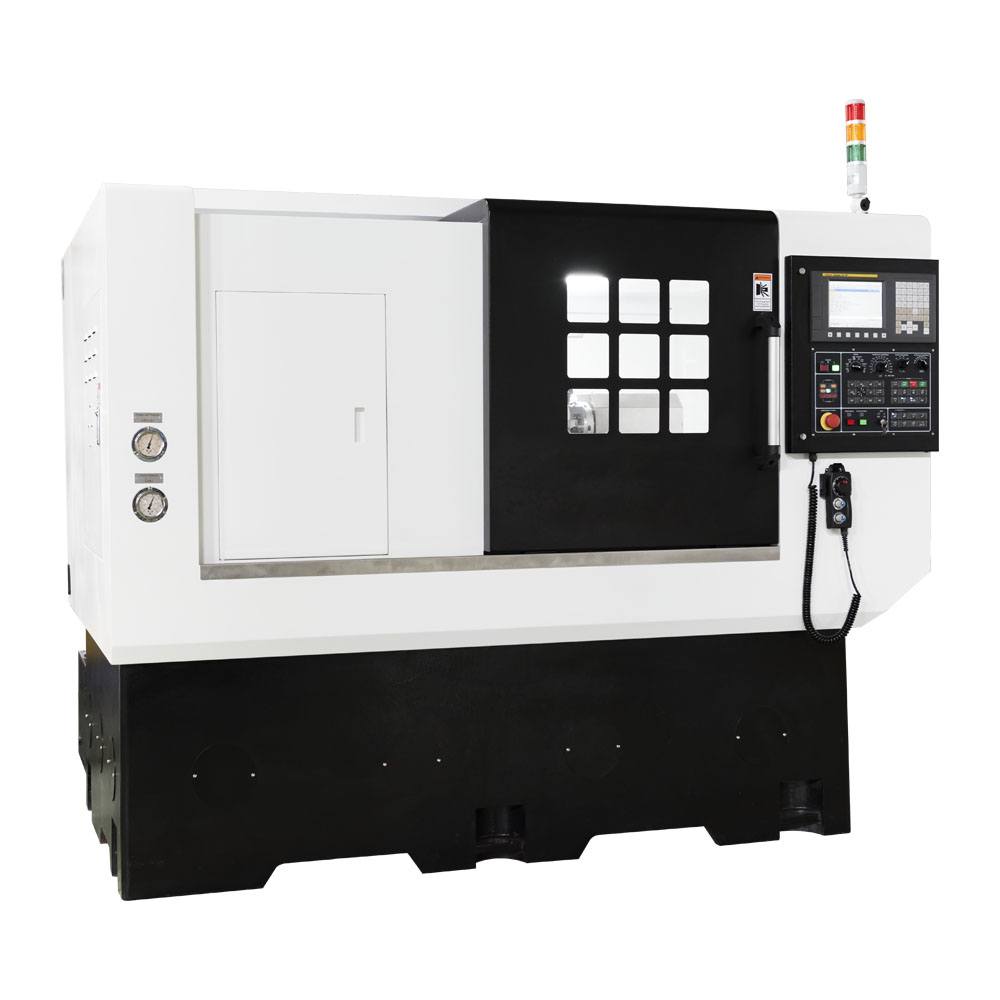

产品名称:台湾成佑CNC球體複合車床SBL-250T



SBL-250T

B軸軌跡旋轉軸設計,加工球體時可以跟隨球體外型,僅X與Z軸同動加工;B軸加工球體真圓度可達±0.005mm。滾光工序利用壓力擠壓表面,將金屬因子推擠排列,以提升金屬表層強度10%-30%,表面粗糙度達Ra 0.1~0.2μm。走心式主軸設計,主軸可前後移動,在有限的空間內,可以取得最大的運動角度(-60º~+95º),不需延長主軸前端置放夾頭的距離,以維持最佳的加工剛性,如搭配三爪夾頭和硬爪,將再次提高加工的穩定性與剛性,且前主軸座散熱肋板設計,可穩定移除加工中產生的熱能,進一步維持主軸的穩定性。此外,主軸還能搭配拉料器座二次加工,提升自動化的彈性。

  • 走心式主軸設計,有限的空間內B軸能有更大的運動角度。不需延長主軸前端夾頭的距離,以維持最佳的加工剛性。
  • 使用蝸輪與蝸桿的設計,預留在長時間使用下齒隙的調整性,並降低單一表面承受壓力藉以提升產品耐久度。
  • 8”LCD薄型單色操作面板,薄膜半鍵MDI,圖形顯示,640M程式記憶及快速處理能力。
  • 量測可全程程式控制,自動將補正值做修正,大幅提昇工件加工精度。
  • 在一次性加工程序中拉料並且定位,省去下料到其他設備再加工之時間
  • 型號: SBL-250T
    外徑加工範圍(球頭): Ø110-250 mm
    內徑夾持範圍(球閥): Ø3″-6″ inch
    主軸鼻端形式: ASA, A2-11
    主軸夾爪形式(球頭): 5吋 3爪夾頭
    主軸通孔徑: ∅134 mm
    主軸轉速: 1,500 rpm
    主軸馬達馬力: 15 kW
    X軸馬達馬力: 1.8 kW
    Z軸馬達馬力: 2.5 kW
    B軸馬達馬力: 3 kW
    X軸行程: 290 mm
    Z軸行程: 440 mm
    B軸行程: -60°/+95° degree
    X軸快速進給: 15 m/min
    Z軸快速進給: 15 m/min
    B軸快速進給: 6 m/min
    刀具數: 6/8油壓刀塔
    刀具尺寸: □ 20×20 mm
    電壓: 220V/60HZ/3P
    動力需求: 30 kva
    機器尺寸(LxWxH): 3100 x 2800 x 2000 mm
    機器淨重: 6000 kg

    * 以上资料仅供参考,请以实物为准,若有变更,不另行通知。
